Rolamento de agulha: para que serve? Quais os tipos?

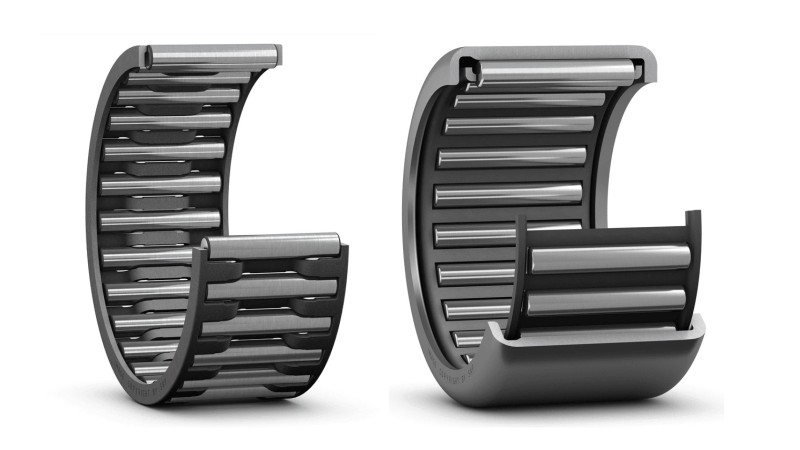

o que é rolamento de agulha skf

Compartilhar artigo:

WhatsApp
Facebook
X
LinkedIn

O rolamento de agulha é um sistema de mancal compacto e de alta rigidez. São rolamentos que possuem rolos cilíndricos de diâmetro pequeno em relação a seu comprimento e é usado como um rolamento de guia e movimento retilíneo.

As extremidades dos rolos são levemente abauladas para modificar a linha de contato entre as pistas e os rolos. Isso evita picos de tensão nas extremidades do rolo e aumenta a vida útil do rolamento.

Como sua seção transversal é baixa, os rolamentos de rolos de agulhas possuem uma alta capacidade de carga.

Portanto, são ideais em aplicações onde o espaço radial é limitado.

Principais características do rolamento de agulhas

Os rolamentos de agulhas se dividem em dois tipos:

  1. Separável: cujo o anel interno pode ser separado;
  2. Não separável: com o anel interno que não pode ser separado.

Existem dois formatos de anel externo: esférico e cilíndrico. O anel esférico externo absorve facilmente a distorção do centro do eixo quando o seguidor de came está instalado e ajuda a diminuir uma carga polarizada.

Aplicações dos rolamentos de rolos de agulha

O rolamento agulha tem grande variedade de aplicações industriais. Principalmente em mecanismos de came de máquinas automáticas e máquinas dedicadas.

Além disso, também pode ser utilizado em sistemas transportadores, esteiras, máquinas de encadernação, trocadores de ferramentas de centros de usinagem, trocadores de palete, máquinas de revestimento automáticas e garfos deslizantes de armazéns automatizados.

Por esse motivo, faz parte do grupo dos rolamentos industriais.

Tipos de rolamento de agulha SKF

Os rolamentos de agulha SKF estão disponíveis em diferentes variações. Considerando o catálogo de rolamento SKF podemos destacar:

Conjuntos de rolos de agulhas e gaiola

rolamento de agulha em Conjuntos-de-gaiola-e-rolos-de-agulhasRolamentos autônomos e prontos para montar. Possuem alta capacidade de carga e alta rigidez.

Permitem um arranjo compacto de rolamentos em que o eixo de montagem e o furo da caixa podem servir como pistas.

Como resultado, os conjuntos de gaiola e rolos de agulhas exigem um espaço radial mínimo.

Os conjuntos de gaiola e rolos de agulhas SKF recebem identificação pela designação de série K, por exemplo: K 12x15x13 TN ou K 15x19x13.

Além disso, estão disponíveis em modelos de uma carreira (sem sufixo de designação) e de duas carreiras (sufixo de designação ZW).

Rolamentos agulha com capa estampada

Rolamento-de-agulha-com-capa-estampadaCom um anel externo de parede fina e trefilado, esses rolamentos geralmente são usados onde o furo da caixa de mancal não pode ser usado como pista para um conjunto de gaiolas e rolos de agulhas.

Dessa forma, a montagem do rolamento na caixa de mancal ocorre com ajuste por interferência.

Este é um rolamento do tipo não separável, pois a capa estampada, o conjunto de gaiola e rolos de agulhas desses rolamentos formam uma unidade só.

A linha de rolamentos SKF de rolamentos de agulhas com capa estampada conta com:

rolamento de agulha com capa estampada e extremidades abertas
1- Rolamento de agulha com capa estampada e extremidades abertas

rolamento de agulha com capa estampada e com uma extremidade fechada
2- Rolamento de agulha com capa estampada e com uma extremidade fechada

rolamento com conjunto completo de agulhas com capa estampada e extremidades abertas
3- Rolamento com conjunto completo de agulhas com capa estampada e extremidades abertas

Rolamentos de rolos de agulhas com anéis usinados

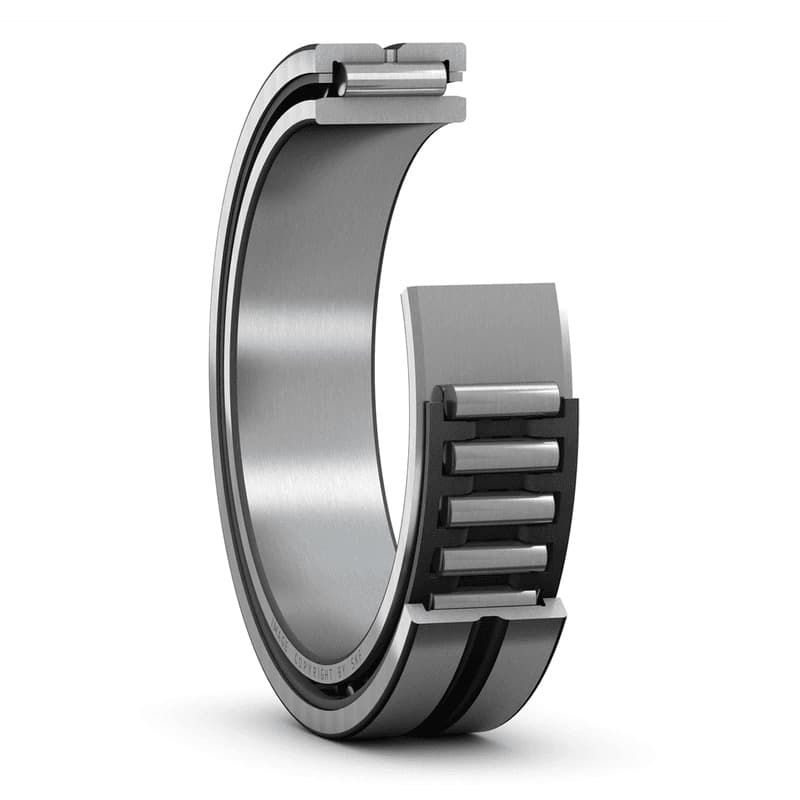

Rolamentos-de-rolos-de-agulhas-com-anéis-usinadosSolução compacta com alta capacidade de carga e alta rigidez em relação à sua altura transversal. A fabricação deste rolamento é em aço carbono-cromo.

A SKF fabrica estes rolamentos com ou sem flanges no anel externo e com ou sem anel interno.

Os rolamentos de rolos de agulhas com anel interno têm aplicação onde o eixo não pode ser temperado e retificado. Sobretudo quando o deslocamento axial do eixo em relação ao mancal é restrito para os rolamentos com anel interno.

Os rolamentos de rolos de agulhas sem anel interno são ideais para arranjos de rolamentos onde o eixo pode ser temperado e retificado. Além disso, sem ter o anel interno permite um diâmetro maior do eixo.

O deslocamento axial do eixo em relação ao mancal é limitado somente pela largura da pista no eixo.

Rolamento de rolos de agulha de alinhamento

Rolamentos-de-rolos-de-agulhas-de-alinhamentoAutocompensador de até 3° de desalinhamento estático, compreendendo um anel externo com uma superfície externa esférica (convexa) e dois anéis de assentamento de polímero, cada um com uma superfície interna esférica (côncava).

Dessa forma, esse tipo de rolamento permite que o rolamento suporte o desalinhamento estático do eixo em relação ao mancal.

Rolamento de rolos de agulha combinados

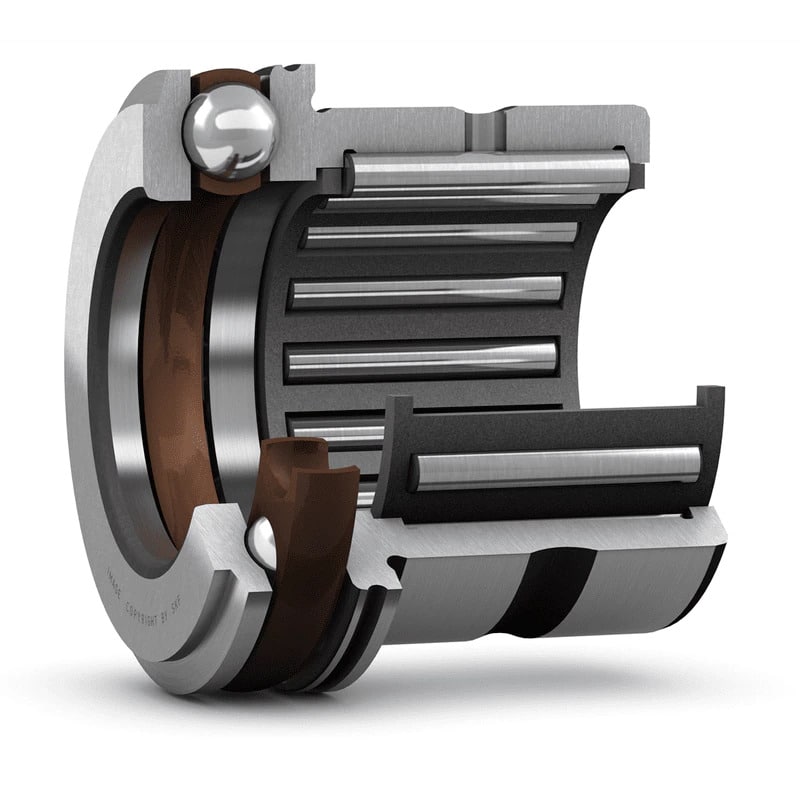

Rolamentos-de-rolos-de-agulhas-combinadosÉ a combinação de um rolamento radial de agulhas com um rolamento axial.

Como resultado, esses rolamentos podem acomodar cargas radiais e axiais combinadas. Assim oferecem uma solução muito compacta e uma alta capacidade de carga.

Os rolamentos de rolos de agulhas combinados permitem arranjos de rolamentos bloqueados quando o espaço radial é restrito

Principalmente em aplicações onde outros tipos de arranjos de rolamentos bloqueados ocupam espaço demais ou quando as cargas axiais são muito pesadas, as velocidades são muito elevadas ou a lubrificação é inadequada para arranjos com arruelas axiais simples.

Rolamentos de junta universal

Fabricados com rolamentos de agulhas com capa retirada usinados ou forjados a frio, incorporando uma extremidade fechada.

Utiliza-se esse rolamento em vários tipos de aplicações, inclusive em juntas de eixos propulsores de veículos comerciais.

Componentes do rolamento de rolos de agulhas

Fornecidos como componentes separados, os anéis internos do rolamento de rolos de agulhas podem ser combinados com os conjuntos de rolos de agulhas e gaiola ou rolamentos de agulhas com capa estampada.

Lubrificação de rolamento de agulha

A depender do modelo e tamanho, a SKF fornece rolamentos de rolos de agulhas com diferentes características para facilitar o sistema de lubrificação e relubrificação.

Confira quais:

Todos os rolamentos de duas carreiras com capa estampada tem por padrão um furo para lubrificação no anel externo.

Contudo, os rolamentos de rolos de agulhas com anéis usinados e flanges, com diâmetro externo maior que 19 mm (F, Fw ≥ 12 mm) possuem um canal circular. Também podem ter um ou mais furos para lubrificação no anel externo, porém isso depende do tamanho do rolamento.

Os rolamentos de rolos de agulhas vedados possuem um furo para lubrificação adicional no anel interno.

Para os rolamentos de duas carreiras de rolos de agulhas usinados e sem flanges possuem um canal circular com um furo para lubrificação no anel externo.

Já para rolamentos de uma carreira, sem flanges e com anel interno, a SKF fornece alguns tamanhos com um furo para lubrificação no anel interno.

O rolamento de rolos de agulhas de todos os rolamentos combinados possui um canal circular com um furo para lubrificação no anel externo.
