Correia poly V: O que é? Para que serve? Como escolher? – Guia Completo

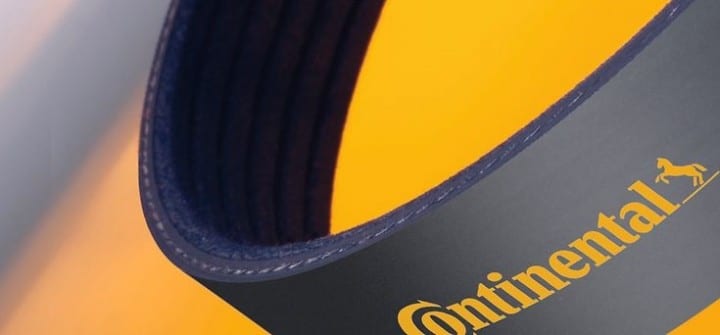

correia poly v continental contitech

A correia poly V é um dos tipos de correias industriais que mais exigem desempenho e performance em um sistema de transmissão de potência. Por isso é muito importante saber escolhê-la.

Estudos de fabricantes como correias Continental e SKF, apontam que correias com qualidade comprovada podem transmitir até 40% mais potência do que os produtos padrão.

Portanto, escolher correias com maior qualidade reduz o custo total de manutenção, aumenta a eficiência e estende a vida útil do seu sistema de transmissão.

Além disso, evita as indesejáveis paradas inesperadas por quebra da correia.

Quer saber mais sobre as correias poly V? Acompanhe nosso artigo.

O que é a correia Poly V?

Correia Poly V e polia

Correia Poly V é um elemento de transmissão mecânica cujo perfil é composto por múltiplos frisos em forma de V.

Esta correia industrial combina características das correias planas com as [correias em V].

Os frisos da correia permitem uma área de contato maior com as polias, fazendo com que a força de fricção e a eficiência na transmissão de potência sejam maiores.

Qual a função dos frisos na correia poly V?

Os frisos em forma de V são projetados para encaixar com precisão em polias com ranhuras de mesmo formato.

As correias então transmitem o torque pelo contato das laterais dos frisos com as ranhuras das polias poly V, garantindo uma distribuição uniforme de tensão ao longo da largura da correia.

Para que serve a correia Poly V?

A função da correia Poly V é transferir torque do motor para o sistema de polias. Pode ser usada em ambas direções, o que permite que ela acione vários acessórios de uma vez.

As correias Poly V são muito eficientes em transmitir potência

São altamente eficientes na transmissão de potência, pois além da maior área de contato com as polias poly V, seus frisos também exercem o efeito cunha sobre as polias.

Em outras palavras, significa que quanto mais a correia for tensionada sobre a superfície da polia, maior será a força de contato entre elas. Portanto, maior taxa de transferência de torque do motor para as polias.

Esta alta eficiência de transmissão permite que os projetistas de motores e acessórios usem polias de menor diâmetro em seus projetos.

Quais são as aplicações da correia Poly V?

A correia Poly V é utilizada em aplicações que exigem alta eficiência de transmissão, altas velocidades, baixa tolerância a ruídos, menores custos e frequência de manutenção e aproveitamento de espaços reduzidos.

Por esse motivo, atende uma ampla gama de máquinas e equipamentos.

A tabela abaixo mostra um exemplo da faixa de potência em que as correias Poly V podem ser usadas e os tipos de equipamentos que podem ser utilizadas:

POTÊNCIA (kW)EXEMPLOPOTÊNCIA (kW)EXEMPLO
5Equipamentos para academias10Equipamento de jardinagem
15Sistemas de refrigeração20Motores industriais
50Escadas rolantes90Transformação de madeira
100Sistemas de transporte aéreo110Bomba cabeça de cavalo
200Fabricação de papel400Bombas de processo
600Minas e pedreiras

Quais as vantagens de usar as correias poly V quando comparado com as outras correias?

A correia Poly V apresenta algumas vantagens sobre os demais tipos de correias. Entre elas estão:

  • Distribuição uniforme de carga em toda a seção transversal;
  • Possibilidade de utilização de apenas uma correia;
  • Razão de velocidade constante;
  • Adequado para unidades com polias internas e externas;
  • Extremamente flexível, com espessura reduzida;
  • Pode ser usado em unidades no verso e em layouts compactos;
  • Alta velocidade de superfície combinada com altas taxas de velocidade diâmetros de polia menores;
  • Menos ruído, vibração e peso;
  • Aumento dos arcos de contato das correias;
  • Redução das cargas sobre os mancais e os rolamentos.

Vantagens das correias Poly V sobre as correias planas

Como visto anteriormente, os frisos em V aumentam a área de contato entre a correia Poly V e a polia, quando comparada com uma correia plana de mesma largura.

Consequentemente, a maior vantagem das correias Poly V sobre as correias planas é a transmissão de potência maior com eficiência mais alta.

Outra vantagem sobre as correias planas é que os frisos garantem que a correia se mantenha alinhada às polias poly V durante o serviço, diminuindo os requisitos de alinhamento.

Vantagens das correias Poly V sobre as correias em V

A correia Poly V também oferece níveis reduzidos de ruído e vibração em comparação com as correias em V comuns.

Como a Poly V é construída como um bloco de correias V, não há necessidade de combinar correias diferentes. Ou seja, reduz a manutenção e elimina a oscilação em operação.

Além disso, possui vida útil maior que a da correia em V comum. Pode durar até quatro vezes mais.

Isso leva os projetistas a preferirem cada vez mais esse tipo de correia industrial.

A eficiência na transmissão de potência também faz a correia Poly V ter outras vantagens sobre a correia em V:

  • Possibilidade de uso em polias e motores menores;
  • Diminuição de consumo de energia de motores elétricos;
  • Aumento do arco de contato da correia com a polia;
  • Diminuição do escorregamento da correia;
  • Redução dos requisitos de tensionamento.

Como selecionar uma correia Poly V?

Vamos dar como exemplo as correias Poly V Continental. Elas vêm em três formatos de perfil: PK, DPK e PJ.

Perfis das correias poly V Continental
Perfis das correias poly V Continental

As correias poly V Continental vêm com uma numeração com o formato N XX YYYY, onde:

– N representa o número de frisos,

– XX o formato do perfil,

– YYYY o comprimento da correia em milímetros.

Por exemplo, se você procurar um distribuidor Continental para uma correia com seção PK de 1,5m de comprimento e 8 frisos, o código que você procura é o 8 PK 1500.

Como medir uma correia Poly V?

Para medir uma correia Poly V basta seguir os passos abaixo:

  • Medir a altura da correia;
  • Medir a largura da correia;
  • Medir a circunferência da correia (como se estivesse medindo o perímetro da cintura de uma pessoa);
  • Medir o passo da correia (veja o exemplo abaixo);
  • Contar o número de frisos;
dimensões das correias poly V no sentido transversal

Como medir o passo de uma correia Poly V:

  • Ângulo do friso (A)
  • Passo entre os frisos (P)
  • Altura da correia (H)

Estas medidas servem para saber se os frisos vão se encaixar perfeitamente nos sulcos das polias poly V. Mas existem outras medidas de interesse na hora da seleção como:

  • Número de frisos
  • Largura da correia
  • Comprimento da correia – que equivale a seu perímetro total

Principais cuidados com as correias Poly V

Para que um sistema de transmissão com correias Poly V funcione adequadamente, recomendam-se alguns cuidados:

  1. Lateral da correia endurecida e com aspecto polido: acontece quando a tensão prévia aplicada é incorreta ou danos nos tensionadores de correia por uma montagem errada. Este problema é resolvido com a troca da correia, ou reinstalação da correia com a tensão certa.
  2. Desgaste maior em um lado do perfil: ocorre por desalinhamento ou vibração excessiva. No primeiro caso, alinhe as polias, e no segundo, reajuste a tensão sobre a correia.
  3. Ruído durante o serviço: verifique a tensão da correia e reajuste-a. Isso é um sinal de que a correia já passou da sua vida útil.
  4. Desgaste na lateral dos frisos em V: isso acontece por um de dois motivos: o primeiro é dificuldade de giro das polias. Neste caso, elas devem ser trocadas, assim como a correia. No segundo, há desalinhamento das polias, que devem ser alinhadas ou substituídas; a correia deve ser trocada.

Correias Continental ContiTech, Correias SKF e Correias Megadyne: você encontra na Abecom

A Abecom está no mercado desde 1963 oferecendo as melhores marcas de correias industriais do mercado. É um distribuidor de correias industriais dos maiores fabricantes mundiais Continental, SKF e Megadyne.

Oferecemos soluções que vão além das correias de transmissão. Somos uma empresa multiespecialista em manutenção industrial.

Auxiliamos na melhoria da produtividade, reduzimos custos de manutenção, otimizamos projetos de transmissão, reduzimos o tempo de espera de produtos nas paradas, reduzimos inventario do cliente, maximizamos a vida útil dos produtos fornecidos.

Nossa equipe é especializada e apta a te auxiliar na escolha dos melhores componentes para seu projeto ou equipamento. Se você precisa de correias industriais, entre em contato conosco e solicite um orçamento!

4 respostas

  1. Bom dia. Gostaria de saber qual a correia POLY V correta para a Fiat Uno Mile Fire 2001 1.0 8V com ar condicionado. Um fornecedor de peças me ofereceu a 5pk 1170 como a correta para este motor e outro informou que a 5pk é para motor EVO e não Fire. Com a retirada do carro que está muito desgastada, me parece ser 5pk 1175. Em quem devo confiar e colocar a correta? – Agradeço antecipadamente pela resposta.

  2. Acredito que a diferença de 5 mm no comprimento o tensionador automático irá compensar, pois me parece que a correia é de acessórios (alternador, compressor, virabrequim, tensionador), logo provavelmente não irá apresentar problemas na instalação…
    Outra dica é retirar a correia do lugar e levar na autopeças para comparar o tamanho….

    Espero ter ajudado.

    Claudio
