Rolamento Cônico de Rolos para que servem? Quais os tipos e modelos SKF?

rolamento-de-rolo-cônico-SKF

O rolamento cônico é um dos principais modelos de rolamentos industriais fabricados pela SKF do Brasil. A principal característica deste rolamento é a excelente capacidade de suportar cargas combinadas. Ou seja, são ideais em aplicações com cargas radiais e axiais simultâneas.

Por este motivo, possui variações construtivas. Em número de carreiras ou tipos de anéis (separáveis ou não).

Mas tudo isso e muito mais você saberá neste artigo! Preparado especialmente pela nossa equipe de especialistas em rolamentos SKF.

A Abecom é o maior distribuidor SKF do Brasil. Líder de vendas e a distribuidora com o melhor time de especialistas em soluções SKF. Assim, as informações deste artigo têm respaldo técnico por quem entende do assunto.

O que é um rolamento cônico?

O rolamento cônico é um tipo de rolamento com pistas e rolos em formato cônico. Desse modo, formam um ângulo em relação ao eixo.

Como resultado, permitem que o rolamento resista a cargas na direção axial e radial.

O que é um rolamento cônico

Para que serve o rolamento cônico?

Os rolamentos cônicos servem para situações em que há carga combinada alta e velocidade moderada.

Possuem excelente durabilidade. Por isso, são indicados para aplicações de trabalho pesado. Por exemplo: fábricas de papel, de cimento e plataformas de petróleo.

Rolamento cônico aplicação

Antes de tudo, os elementos rolantes de um rolamento podem ser esferas ou rolos.

Contudo, os de rolos possuem uma área de contato maior com a pista do rolamento. Por isso, o rolamento de rolos pode suportar mais carga.

área de contato dos rolos e esferas de um rolamento

Os rolamentos cônicos são do tipo de rolo. Eles são guiados por um flange na parte de trás do anel interno. Assim, quanto maior o ângulo desses cones, maior será a carga axial que o rolamento pode suportar.

flange guia em rolamentos cônicos

6 Benefícios dos Rolamentos do tipo Cônico

  1. Baixo atrito
  2. Maior vida útil
  3. Maior confiabilidade operacional
  4. Consistência de perfis e tamanhos
  5. Período de amaciamento com picos de temperatura reduzidos
  6. Separáveis e intercambiáveis

Rolamentos de rolos cônicos SKF

Estes rolamentos SKF têm as seguintes características:

  • Alta durabilidade;
  • Baixa produção de ruídos e vibrações;
  • Alta confiabilidade sob trabalho pesado.

Confira os principais modelos de rolamento cônico catálogo SKF!

Rolamento de rolo cônico de uma carreira SKF

Rolamento de rolos cônicos de uma carreira

Esse é o modelo básico. Sua construção é com um anel externo e interno cônico (onde se montam os rolos) e a gaiola.

Os rolamentos cônicos de uma carreira SKF tem partes separáveis e podem ser trocadas. Dessa forma, facilita a manutenção e montagem desses rolamentos.

Rolamento de rolo cônicos de duas carreiras SKF

A SKF produz estes rolamentos em dois arranjos diferentes, TDO e TDI.

Rolamento de rolos cônicos de duas carreiras

Esses modelos podem suportar cargas axiais nas duas direções e cargas radiais pesadas.

Como exemplos de máquinas com trabalho pesado temos laminadoras, guindastes e tuneladoras.

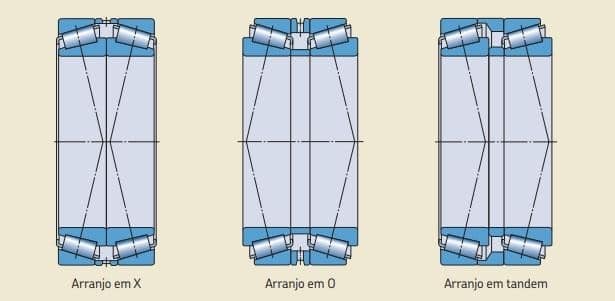

Rolamentos de rolos cônicos pareados

Os rolamentos pareados têm por base os rolamentos cônicos de uma carreira SKF. Estão disponíveis em 3 arranjos:

Rolamento de rolos cônicos pareados
  • Face-a-face ou pareados em X

Usa-se quando o rolamento precisa suportar cargas axiais nas duas direções. No entanto, suporta menos carga que os rolamentos em O, contudo, sofre menos com desalinhamento.

  • Costa-a-costa ou rolamentos pareados em O

Também são usados quando os rolamentos sofrem cargas axiais nas duas direções. Contudo, é mais robusto que o pareamento em X. No entanto, é mais sensível a desalinhamentos.

  • Rolamentos pareados em “tandem”

Usados quando o rolamento de uma carreira não consegue suportar a carga axial de trabalho. Nessa montagem, o rolamento suporta carga axial em apenas uma direção.

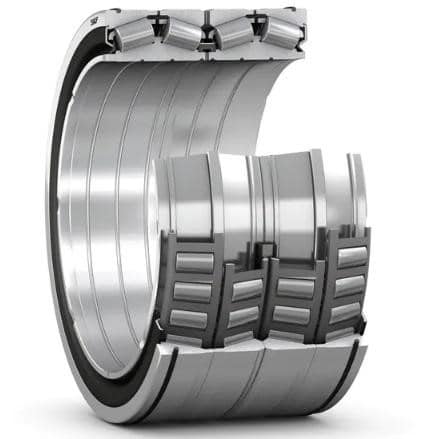

Rolamentos de rolos cônicos com quatro carreiras

Rolamento de rolos cônicos com quatro carreiras

Esses rolamentos suportam cargas nos dois sentidos: axiais e, também, na direção radial.

Este modelo é muito utilizado em cilindros de máquinas laminadoras. É rolamento SKF que possui seu anel externo dividido em 4. Um sobre cada carreira. Dessa forma, permite que a carga seja melhor distribuída sobre os rolos.

Além disso, o rolamento de quatro carreiras de rolos cônicos SKF também pode ser desmontado.

Assim, suas partes são facilmente substituídas durante a manutenção industrial.

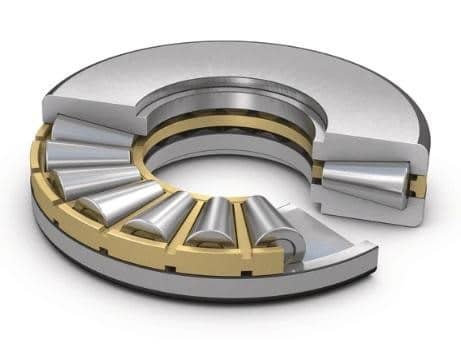

Rolamentos axiais de rolos cônicos SKF

Rolamentos axiais de rolos cônicos

Os rolos cônicos do rolamento axial são perpendiculares aos eixos. Por essa razão, eles suportam altas cargas axiais.

O rolamento axial de rolos cônicos SKF tem partes separáveis para facilitar a manutenção da peça. Os rolos abaulados reduzem a tensão entre eles e as pistas.

O acabamento deixa espaço para a formação de um filme lubrificante.

Ambos aumentam o tempo de vida útil do rolamento.

A SKF produz rolamentos de rolos cônicos com tolerâncias rigorosas. Sobretudo, porque rolos de mesmo tamanho suportam a mesma carga.

Dessa forma, faz com que a força seja bem distribuída entre os rolos. Assim, evita que algum deles sofra desgaste prematuro.

Para saber mais e ver a tabela de medidas acesse nossa página de Rolamento Cônico SKF Catálogo.

Compre rolamento SKF no maior distribuidor do Brasil. Abecom!

Compre SKF no maior fornecedor de rolamentos do Brasil. Na Abecom você tem o melhor custo benefício para o seu projeto.

Seja qual for a sua aplicação, nosso time de especialistas vai te ajudar na escolha.

Além disso, podemos adequar as especificações ou modelos de outras marcas, ao rolamento SKF ideal para seu equipamento.

Para comprar rolamento é muito fácil. Basta solicitar um orçamento!

2 respostas

  1. BOA TARDE. MEU NOME CLAUNIR DA CUNHA. ESTOU USANDO UM ROLAMENTO DE ROLO DE 2 CARREIRAS . NÚMERO DO ROLAMENTO 22 319. ESTOU USANDO EM UMA CENTRIFUGA DE SECAGEM DE PELETES DE TR. ROTAÇÃO DE 1700 RPM. SIMPLESMENTE ELE NÃO ESTÁ SUPORTANDO E TERMINANDO TRANCADO . PODEMOS MUDAR O TAMANHO DO ROLAMENTO PRODUZINDO OUTRO MANCAL MAIOR. QUERO SABER SE TEM UMA OPÇÃO COM UM ROLAMENTO MAIS RESISTENTE ????
