Saca Polia SKF: Mecânico ou Hidráulico? Com 2 garras ou 3 garras?

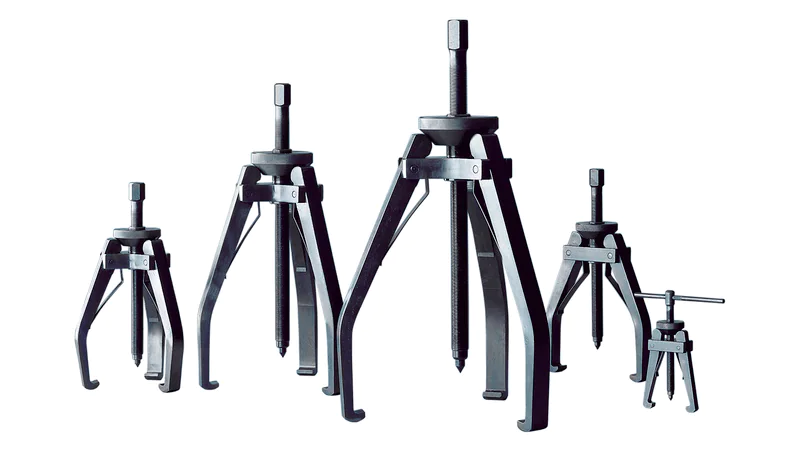

saca-polia-extrator-de-polia

Compartilhar artigo:

WhatsApp
Facebook
X
LinkedIn

Quer comprar um saca polia, mas não sabe qual o melhor modelo? Quais tipos existem? Qual é indicado para a sua aplicação?

Então, vamos direto ao assunto!

Neste artigo você verá:

  • O que é o saca polia
  • Como funciona um sacador de polias
  • Tipos de saca-polias SKF
  • Saca-polia 3 garras
  • Saca-polia 2 garras
  • Saca-polia mecânico
  • Saca-polia hidráulico
  • Bônus: 3 dicas para desmontar polias sem danificar sua peça

Compre o saca polia certo para sua empresa! Saiba também como utilizar esta ferramenta mecânica para montagem e desmontagem de polias do jeito certo. Boa leitura!

O que é saca-polia?

O saca polia, sacador de polias ou extrator de polia, é uma ferramenta mecânica para remover polias presas em um eixo. É projetada para que as garras fixem nos pontos certos do corpo da polia.

Além de componentes como a polia industrial esta ferramenta também pode extrair outros elementos de máquinas, como rolamentos e engrenagens.

Por que usar o saca polia?

Certamente há dois motivos principais para se usar um extrator de polias:

Primeiro, evitar o uso das famosas “gabiarras”, como fazer um saca polia caseiro. O risco de acontecer um acidente de trabalho durante a remoção do componente é muito alto.

Em segundo lugar, não danificar a polia ou até mesmo quebrá-la.

saca polia caseiro



Como funciona um saca polia?

o que é saca polias

O sacador de polia é uma ferramenta composta por um fuso, por garras e estrutura articulada.

O fuso exerce uma força contra a face do eixo em que a polia está montada. Já as garras puxam a polia na direção contrária.

Então, o efeito de ação e reação entre garras e fuso se dá através da estrutura articulada que os une.

O saca-polias industrial pode ter 2 garras ou 3 garras. Além disso, pode ser acionado por força hidráulica, por um pistão, ou por força mecânica, um fuso roscado (universal).

Veja a seguir os modelos desta ferramenta de manutenção mecânica.

Tipos de saca polias SKF

A SKF possui de fato uma ampla gama de saca-polias que atendem diversas aplicações. Os modelos disponíveis variam em relação ao número de garras e tipo de força aplicada na extração das polias.

Dessa forma, você vai encontrar:

  1. Número de garras: saca polia 2 garras ou saca polia 3 garras;
  2. Tipo de força: força manual (sacador de polias mecânico) ou força hidráulica (saca polia hidráulico).

Ou seja, você encontra a ferramenta SKF que se adapta melhor à sua necessidade. Veja a seguir quais são e como fazer sua escolha!

Saca polia 3 garras

Sem dúvida o saca polia 3 garras é um dos principais modelos de ferramenta para desmontar polia. É fabricado com garras internas ou garras externas.

Sua principal vantagem é distribuir melhor a força de reação da polia sobre o eixo.

Temos um artigo especial sobre esse modelo, confira em: Saca polia 3 garras: tipos e aplicações.

A SKF possui duas séries de extratores de polia com 3 garras por acionamento mecânico:

  • uma com garras padrão (TMMP) e

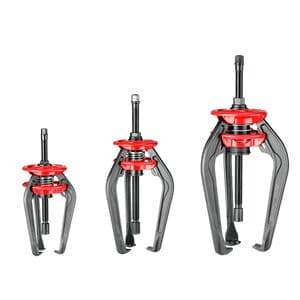

  • outra que funciona com acionamento por mola (TMMA EasyPull).

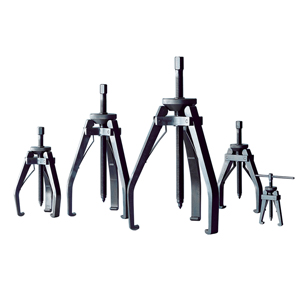

Saca polia 3 garras pequeno – Série TMMP

O saca polia 3 garras pequeno – série TMMP – tem um desenho mais simples. Porém, é eficiente na remoção de polias e outros elementos de máquinas de tamanhos pequenos e médios.

O acionamento por mola da série TMMA auxilia no posicionamento das garras e facilita a extração.

Estas séries contêm modelos que possuem as seguintes dimensões:

Modelos Abertura (mm) Alcance (mm) Capacidade

(kN[US ton])

Acionamento por mola (TMMA) 150-250 150-250 60-120 [1,9-6,7]
Garra padrão (TMMP) 127-326 120-340 24-250 [6,7-56]

Saca polia 2 garras

O princípio de funcionamento do saca polia 2 garras é igual ao de 3 garras. Contudo, sua vantagem é que ele se encaixa em lugares inacessíveis para o sacador de polias 3 garras.

Também temo um artigo sobre esse modelo. Veja em Saca polias 2 garras: quando escolher esse modelo?

A SKF conta com duas séries de sacadores de polia de 2 garras.

A primeira é a TMBS E50, ela vem com separador. Ideal para extrair polias e elementos de locais onde as garras não conseguem se encaixar devido à sua espessura.

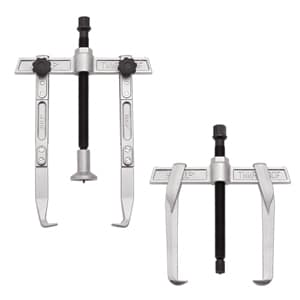

A outra é a TMMR F. É um saca polia pequeno com garras reversíveis. Usado tanto com garras internas quanto externas.



Os dados dessas duas séries são mostrados na tabela abaixo:

Modelos Abertura (mm) Alcance (mm) Capacidade

(kN[US ton])

Reversível (TMMR F) 23-384 67-238 17-60 [0,7-2]
Com separador (TMBS 50E) 50 110 30 [3,4]

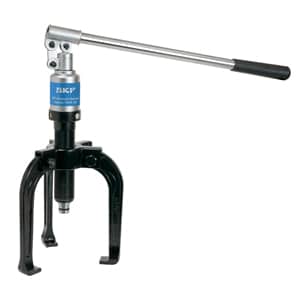

Saca polia hidráulico

Os modelos de saca polia hidráulico são geralmente derivados dos modelos mecânicos. Porém, com um diferencial. Tem um sistema com atuador hidráulico.

Como resultado, o sacador de polia hidráulico tem capacidade de carga superior ao do equipamento mecânico.

Além disso, exige pouco esforço do operador e reduz o tempo necessário para a extração da polia.

Contudo, além das versões por acionamento hidráulico, há uma série de saca polia hidráulico SKF que vem com dois conjuntos de prendedores. Um de duas garras e outro de três.

Veja abaixo as dimensões dos modelos da SKF de extratores de polia hidráulico:

Modelos Abertura (mm) Alcance (mm) Capacidade

(kN[US ton])

Acionamento por mola(TMMA H) 200-250 200-250 75-100 [8,4-11,2]
Trabalho pesado (TMHP) 386-506 140-570 150-500 [17-56]
3 garras (TMHP 10E) 75-280 115-200 100 [11,2]
Com separador (TMHC 110E) 50-170 70-120 100 [11,2]

Saca polia Universal ou mecânico

O saca polia universal (mecânico) é o de uso mais comum. Sua capacidade de carga é menor que o extrator de polia hidráulico. Entretanto, tem como vantagens o preço e a facilidade de manutenção.

Nesta série você vai encontrar os modelos com 2 ou 3 garras.

banner-ebook-ferramentas-vol-1

Bônus: Como utilizar o saca polia?

Após selecionar o seu sacador polias, fique atento a essas instruções para usar a ferramenta de forma correta:

1. Quando for extrair polias, engrenagens ou flanges, posicione as garras o mais próximo possível do centro da peça. Como mostra a figura abaixo:

dica 1 para extrair uma polia com extrator

2. Posicione o com cuidado. Verifique se o fuso roscado está centralizado e alinhado em relação ao eixo;

dica 2 como posicionar o extrator de polia

3. Antes da remoção, certifique-se que todo elemento de fixação foi removido, como chavetas, parafusos e pinos;

dica 3 retirando o extrator de polia do equipamento

Principais fatores na seleção de um sacador de polias

Os principais fatores são:

  • Local do ajuste interferente
  • Espaço disponível:
  • Diâmetro do componente:
  • Profundidade da montagem:
  • Capacidade:

Eles estão divididos entre fatores geométricos e numéricos e devem ser considerados na escolha do seu extrator de polia.

Veja com mais detalhes cada um deles.

Fatores geométricos

  • Local do ajuste interferente: as peças podem estar presas a equipamentos através de interferências no seu diâmetro interno ou externo.

No primeiro caso, típico de uma polia presa em um eixo, deve-se utilizar um saca polia externo (parte “a” da figura).

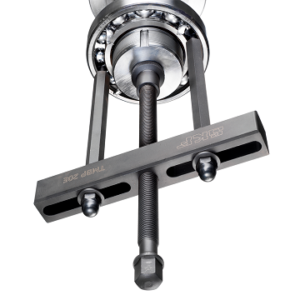

No segundo caso, que tem, por exemplo, um rolamento em uma caixa de mancal, deve ser utilizado um saca polia interno (parte “b” da figura).

saca polia - fatores geométricos



  • Espaço disponível: a escolha entre um sacador polia 3 garras ou 2 garras, depende da forma como a polia está montada e do espaço ao seu redor.

Fatores numéricos

  • Diâmetro do componente: este diâmetro determina qual deve ser a abertura do sacador de polias necessário para extração.
  • Profundidade da montagem: esta medida se refere, por exemplo, à distância entre a face do eixo e a parte de trás da polia que está montada nele. Esse valor também é conhecido como o alcance do extrator de polias.
  • Capacidade: determina o tamanho da força necessária para extrair a polia.

Dica 1: para um saca polias universal (acionamento mecânico), uma regra geral é um modelo cujo fuso roscado seja cerca de metade do diâmetro do eixo.

Dica 2: para um saca polias hidráulico, o modelo deve ser selecionado multiplicando-se o diâmetro do eixo (mm) por 0,28 e 0,4. Assim, define-se faixa de força em toneladas.

Por exemplo, para extrair uma polia de um eixo de 25 mm temos: 25 x 0,4 = 10 e 25 x 0,28 = 7

Portanto, o sacador de polias deve ter uma capacidade entre 7 e 10 toneladas.
