O saca polia 2 garras é uma ferramenta manual para remover polias e outros componentes mecânicos montados em um eixo. Utilizado principalmente para facilitar a desmontagem e reduzir o tempo de manutenção.

É projetada para “agarrar” a polia no ponto certo. Dessa forma, não danifica a peça e nem aplica força de maneira errada.

Quer comprar um saca polia 2 garras, mas não sabe qual o melhor modelo? Quais tipos existem de saca polias? Qual é indicado para a sua aplicação?

Então, vamos direto ao assunto!

Neste artigo você saberá tudo sobre uma das melhores ferramentas SKF para extrair polias.

Apresentaremos:

  • Como funciona um saca polias 2 garras
  • Tipos de saca polia 2 garras SKF
  • O que considerar na escolha do seu sacador de polia com 2 garras
  • Bônus 1: Como utilizar um saca polia com 2 garras
  • Bônus 2: 3 dicas para desmontar polias sem danificar a peça

Compre o saca polia certo para sua empresa! Compre SKF no maior distribuidor do Brasil.

Boa leitura!

Como o saca polia 2 garras funciona?

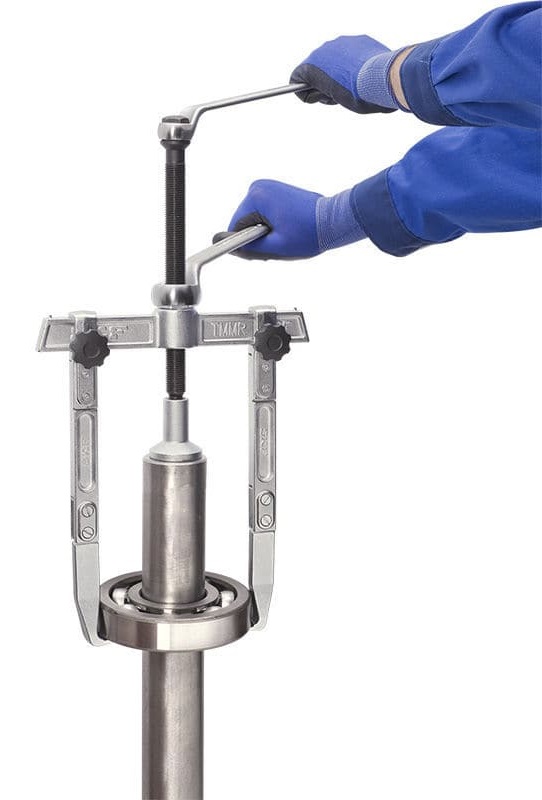

como funciona o sacador de polias com 2 garrasO sacador de polia funciona com o princípio básico de ação e reação. Em outras palavras, com o fuso aplica uma força contra a face do eixo, enquanto as garras puxam a polia na direção contrária.

Dessa forma, faz com que a polia saia com facilidade.

De fato, é mais seguro usar o saca polia do que ferramentas improvisadas. Pois, ele prenderá nos pontos certos e evitará que ocorram danos na peça.

Para esclarecer, não é recomendado o uso de martelos e tubos metálicos para dar pancadas nas peças. Isso danifica a superfície, causa folga e danifica o eixo.

Mas se você chegou até aqui, é porque já sabe disso. Então, vamos ao que nos interessa.

Tipos de Saca polia de 2 garras SKF

As ferramentas SKF para desmontagem de polias, vêm em séries de modelos diferentes. Projetadas para aplicações distintas.

A diferença entre as séries está na estrutura, tamanho e capacidade dos equipamentos. Além disso, também há acessórios para facilitar a remoção das peças.

Assim, a SKF possui vários modelos de saca polias 2 garras. Contudo, apresentaremos os mais importantes.

No entanto, caso queira ver todos os modelos, consulte nosso catálogo SKF para ferramentas.

Nas seções abaixo você vai ver tudo que precisa saber antes de comprar o seu saca polia de 2 garras SKF.

Saca polia 2 garras TMMP com garras padrão

saca polia 2 garras TMMP 2x65Um dos mais fáceis e eficientes meios de desmontagem de polias pequenas ou médias.

O extrator SKF TMMP garante que, durante a desmontagem, não sejam causados danos à polia nem ao eixo.

O sacador de polias com garras padrão SKF proporciona uma operação de extração fácil e segura.

Possui um sistema exclusivo de pantógrafo para aperto com ajuste que evita desalinhamentos durante a operação

Saca polia 2 garras TMMR F com garras reversíveis

saca polia 2 garras reversíveis SKF série TMMR F
saca polia 2 garras reversíveis SKF série TMMR F

A série TMMR F apresenta o saca polias com 2 garras reversíveis. Dessa forma, permitem remover polias se encaixando nelas tanto internamente quanto externamente.

Ou seja, as garras podem viradas tanto para fora quanto para dentro.

O que é uma vantagem quando se quer usá-lo como sacador de polias e sacador de rolamentos, em simultâneo.

Vale destacar que esta série possui 8 modelos de tamanhos diferentes. Para se adaptar à polias e rolamentos pequenos e médios

Os quatro maiores extratores TMMR F também estão disponíveis com braços extralongos como uma opção padrão (TMMR XL).

Para esclarecer, os braços extralongos ajudam a desmontar rolamentos e componentes colocados longe da extremidade do eixo.

Dessa forma, podem expandir com o acréscimo de peças de extensão.

A tabela abaixo mostra os tamanhos e a força máxima de extração de cada um da  série TMMR F:

MODELO

Largura com a garra externa (D), mm Largura com a garra interna (d), mm Comprimento do braço (L), mm

Força máxima de extração, kN

TMMR 40F

23–48

59–67 67

17

TMMR 60F

23–68 62–87 82

17

TMMR 80F

41–83 95–97 98

40

TMMR 120F

41–124 95–139 124

40

TMMR 160F 68–164 114–163 143

50

TMMR 200F 65–204 114–204 169

50

TMMR 250F

74–254 132–254 183

60

TMMR 350F 74–354 135–354 238

60

Para esclarecer, a tabela a seguir mostra as dimensões e as forças máximas exercidas pelos extratores com o uso de braços extensores.

Tabela com uso de braços extensores

Estes braços estão disponíveis para os modelos TMMR 160 a TMMR 350.

MODELO Largura com a garra externa (D), mm Largura com a garra interna (d), mm Comprimento do braço (L), mm

Força máxima de extração, kN

TMMR 160XL

42–140 121–188 221

50

TMMR 200XL

42–180 121–228 221

50

TMMR 250XL

44–236 123–284 221

60

TMMR 350XL

44–336 123–384 221

60

Saca polia hidráulico de 2 garras TMHC 110E

retroextrator

Este modelo vem com conjuntos de 2 e 3 garras. Sobretudo para uso no que for mais conveniente em sua aplicação.

Mas atenção! Ele vem com um retroextrator para ser encaixado atrás da polia. Para situações em que a garra não couber neste espaço.

As dimensões deste extrator são:

  • Comprimento dos braços: 115 mm;
  • Largura da garra: 50 a 110 mm;
  • Altura da garra: 6 mm;
  • Força nominal de extração: 100 kN.

Bônus 1: Como escolher um sacador de polias?

Quando você for comprar o saca polia 2 garras, é bom ter em mente quais fatores influenciam sua decisão. Esses fatores são:

  • Local da peça para extração;
  • Espaço disponível em torno da peça;
  • Diâmetro da peça;
  • Alcance necessário;
  • Força de extração máxima.

Dessa forma, os dois primeiros fatores são geométricos enquanto os três últimos são numéricos.

Por que é importante conhecer eles?

Entenda melhor cada um deles e descubra o que considerar na compra do seu sacador de polia com 2 garras.

Fatores geométricos

  • Local da peça para extração: ou seja, define se é necessário um extrator de polia que prenda a peça pelo diâmetro externo ou interno.

Saca polia 2 garras externo: este é o caso, por exemplo, de uma polia presa em um eixo. Como mostra a figura “a”.

Saca polia 2 garras interno: este é o caso de rolamentos em caixas de mancais. Como mostra a figura “b”.

saca polia - fatores geométricos

  • Espaço disponível em torno da peça: o saca polias com 2 garras é indicado se o espaço em torno da polia for limitado. Ou seja, não permite usar um saca polia com 3 garras.

escolher saca polia 2 garras

Fatores numéricos

  • Diâmetro da peça: deve ser menor que a abertura máxima do sacador de polias adquirido;
  • Alcance necessário: essa é a distância entre a peça montada em um eixo e sua extremidade;
  • Força de extração máxima: é a força necessária para extrair a polia.
alcance e abertura de saca polia 2 garras
alcance e abertura de saca polia 2 garras



Qual deve ser o tamanho e a força do saca polia escolhido?

De modo geral, para selecionar um saca polias com 2 garras escolha um modelo cujo fuso central tenha um diâmetro cerca da metade do diâmetro do eixo.

Sobretudo, porque o diâmetro também é usado para selecionar a força de extração máxima.

Assim, ele entra no cálculo da capacidade máxima e mínima do modelo adquirido.

Para este cálculo, deve-se usar o fator de capacidade mínima (0,28) e máxima (0,4).

Por exemplo, suponha um eixo de 50 mm. Os limites da capacidade serão:

  • Mínimo: 50 mm x 0,28 = 14
  • Máximo: 50 mm x 0,4 = 20

Neste caso, você deve adquirir um saca polias hidráulico com capacidade entre 14 e 20 toneladas.

Bônus 2: Como utilizar o saca polia com 2 garras?

Siga as instruções abaixo para usar a ferramenta de forma correta:

  1. Antes de tudo, as garras devem ter contato na região mais próxima possível do centro da peça. Veja na figura abaixo que elas estão em contato com o cubo ao invés do diâmetro externo.dica 1 para extrair uma polia com extrator
  2. O fuso roscado deve estar centralizado e alinhado com o eixo. Os saca polias da SKF contam com uma ponta no fuso que serve para centralizá-lo adequadamente na peça.dica 2 como posicionar o extrator de polia
  3. Verifique se elementos de fixação como chavetas, parafusos e pinos foram removidos antes de extrair a peça.

dica 3 retirando o saca polia do equipamento
