Saca rolamento SKF: confira os modelos e tipos desta ferramenta indispensável na manutenção mecânica

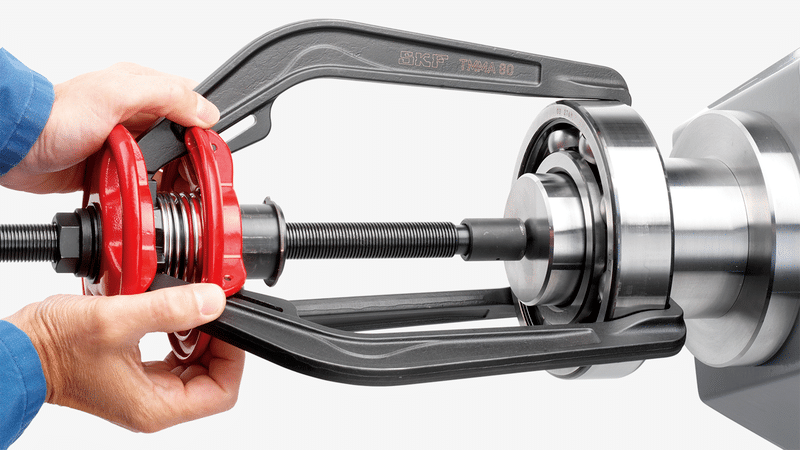

saca rolamento skf abecom distribuidora de rolamentos skf
  • O saca rolamento ou sacador de rolamento, também conhecido como extrator de rolamento, é uma ferramenta para desmontar rolamentos de eixos e mancais. Projetada para prender nos pontos certos dos anéis do rolamento.

O extrator de rolamento é uma ferramenta muito importante na manutenção de rolamentos. Principalmente porque evita o uso de força inadequada em locais sensíveis e que podem danificar o rolamento.

Mas qual sacador de rolamentos você deve comprar? Qual modelo escolher?

Se você chegou até aqui, sabe o quanto é difícil desmontar rolamentos de eixos ou alojamentos. Ainda mais, sem uma ferramenta adequada.

Vemos muitos mecânicos usarem morsa ou, até mesmo, chave de fenda e martelo, para sacar rolamentos de roda ou caixa de mancal.

No entanto, tudo isso é mais fácil e seguro se usar a ferramenta certa.

A SKF possui uma linha completada de extratores de rolamentos, além de muitas outras ferramentas para manutenção industrial.

Neste artigo vamos apresentar os principais modelos de Saca Rolamento SKF para que você faça a escolha certa.

Além disso, verá também, como funciona e dicas para usá-lo corretamente.

Vamos conferir qual é o ideal para você?

Depois disso lhe mostraremos porque usar essa ferramenta para desmontagem de rolamento.

Tipos de saca rolamentos SKF

O sacador de rolamentos SKF (extrator de rolamento) estão divididos em duas categorias principais:

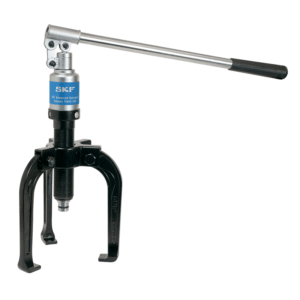

  • saca rolamento hidráulico: também conhecido como extrator de rolamento hidráulico. Ferramenta hidráulica que facilita a remoção dos rolamentos, em comparação aos extratores de garra padrão. Reduz o tempo e o esforço necessário para a operação.

saca ou extrator de polia hidraulico



  • saca rolamento mecânico: tem como vantagem o design mais simples e um custo menor, se comparado com o hidráulico. Esta ferramenta mecânica tem duas variações de construção: com 2 garras e 3 garras. É um extrator de roamento versátil, com opção de garras internas e externas. Também é conhecido como saca polia.

sacador de rolamento de garra padrão - ferramenta manual

O sacador de rolamentos é classificado em:

  • a) Saca rolamento externo,
  • b) Saca rolamento internos, e
  • c) Saca rolamento de caixa cega.

A escolha depende do arranjo do rolamento sobre o eixo e do espaço disponível para a montagem.

Entenda um pouco mais sobre qual modelo é indicado para a sua montagem.

Confira agora os principais modelos de ferramenta para remover um rolamento SKF:

1. Saca rolamento interno

O saca rolamento interno (extrator de rolamento interno) é utilizado quando o rolamento está preso no seu anel externo.

Normalmente em caixas de mancal, cubos de roda e alojamentos em geral. Dessa forma, a remoção é feita pelo anel interno.

A SKF possui dois tipos de sacador de rolamento interno.

Saca rolamento interno com martelo deslizante

saca rolamento com martelo deslizanteO modelo mais comum de sacador de rolamento interno é constituído por um martelo deslizante.

Ele tem garras que se expandem após atravessarem o anel interno do rolamento.

O martelo, então, é puxado aplicando força nas garras. Consequentemente, elas puxam o rolamento para fora, como mostra a figura a seguir.

Utilização do saca rolamento interno SKF
Utilização do saca rolamento interno

O saca rolamento interno com martelo deslizante SKF pode atender a rolamentos que tenham diâmetros externos de 7 a 60mm, a depender do modelo.

Sacador de rolamento interno com garra reversível

Outro tipo de sacador de rolamento interno é o com garras reversíveis. Ele faz a extração tanto pela parte interna quanto pela parte externa do rolamento.

Depende da forma como as garras são dispostas, como mostra a figura.

saca rolamentos de garras reversíveis
saca rolamentos de garras reversíveis

O extrator de rolamentos com garras reversíveis SKF vêm num kit com 8 conjuntos de braços que variam de tamanho.

Dessa forma, eles podem extrair rolamentos com diâmetros externos que variam entre 23 e 354 mm e diâmetros internos entre 59 e 354 mm.

A força de extração do conjunto é entre 17 e 60 kN.

2. Saca rolamento Universal

Esse é o tipo mais comum de ferramenta para sacar um rolamento. Considerado um saca rolamento universal, também serve para outros componentes mecânicos, como polias e engrenagens. Por este motivo também é chamado de saca polias.

Seu uso se dá principalmente quando o rolamento, ou outro componente, está preso em um eixo. Ou seja, fixo pelo anel interno.

As garras do extrator de rolamento externo se dobram para dentro e se prendem ao redor do anel externo. Com o giro no eixo-árvore, uma força atua contra a face do eixo. Isso provoca uma força resultante oposta que age na garra sobre o anel do rolamento, puxando-o para fora do eixo.

Importante ressaltar que o eixo-árvore roscado deve ser centralizado em relação ao eixo sobre o qual o rolamento está montado.

centralização do eixo-árvore e posição da garra para a extração com saca rolamentos SKF
centralização do eixo-árvore e posição da garra para a extração com saca rolamento

Veja a seguir os modelos de saca rolamentos externos da SKF.

Saca rolamento externo de garra padrão

sacador de rolamento de garra padrãoEsta série de sacador de rolamento possui um design mais simples. São apropriados para extração de rolamentos pequenos e médios.

Principais tipos de saca rolamentos externos SKF:

  • Saca rolamento externo de 2 garras ou 3 garras,
  • modelos mecânicos para trabalhos pesados, e
  • saca rolamento hidráulico.

As faixas das principais dimensões desses modelos são mostrados na tabela abaixo:

Modelo Abertura (mm) Alcance (mm) Capacidade

(kN[US ton])

2 garras (TMMP) 65-170 60-135 6-18 [0,7-2]
3 garras (TMMP) 185-300 135-240 24-50 [2,7-5,6]
Trabalho pesado (TMMP) 127-326 120-340 60-150 [6,7-17]
Hidráulico (TMHP) 386-506 140-570 150-500 [17-56]



Sacador de rolamento com acionamento por mola – Extrator EasyPull

Essa série também é conhecida como Extrator de rolamento Easy Pull.  Tem como diferencial um acionamento por mola que facilita o encaixe das garras nos rolamentos.

Há modelos: hidráulicos e por acionamento mecânico.

Confira a faixa de atuação na tabela a seguir:

Modelo Abertura (mm) Alcance (mm) Capacidade

(kN[US ton])

Mecânico (TMMA) 150-250 150-250 60-120 [6,7-13,5]
Hidráulico (TMMA H) 200-250 200-250 75-100 [8,4-11,2]



Sacador de rolamento com separador

Este tipo de extrator de rolamento vem com separadores que se encaixam atrás do rolamento.

Indicado para situações em que a garra não é acessível. Por exemplo, quando o rolamento está encostado contra o rebaixo do eixo.

A forma de montagem do separador e da extração do rolamento é mostrado na figura abaixo.



extração de rolamento utilizando separadores
Extração de rolamento utilizando separadores

Esta série também tem modelos por acionamento mecânico e por acionamento hidráulico.

Modelo Abertura (mm) Alcance (mm) Capacidade

(kN[US ton])

Mecânico (TMBS) 50 110 30 [3,4]
Hidráulico (TMBS) 100-150 816 100 [11,2]



Sacador de rolamento de caixa de mancal cego

extrator de rolamento de mancal cego

Este tipo de saca rolamento SKF deve ser usado apenas em rolamentos rígidos de esferas montados com ajuste interferente nos dois anéis.

Ou seja, a garra não pode “agarrá-lo” nem em volta do anel externo, nem do interno.

Sendo assim, resta apenas a possibilidade da garra se travar por dentro da pista do rolamento. Em outras palavras, abrir um espaço na gaiola do rolamento para inserir a garra.

Então, a ponta da garra é colocada entre os anéis e travada, como mostra a figura a seguir. O rolamento é puxado para fora do eixo por meio do giro do eixo-árvore.

Assim como, acontece com o sacador de rolamento externo ou com garras reversíveis.



Saca rolamento de caixa de mancal cego
1) Abertura da gaiola; 2) Inserção da garra na pista; 3) Travamento da garra no rolamento



A SKF possui dois modelos de ferramenta para extração de rolamento para caixa de mancal cega: o TMMD 100 vem com 3 garras e o TMBP 20E vem com duas.

Suas dimensões são:

Modelo Abertura (mm) Alcance (mm)
TMBP 20E 30-160 547
TMMD 100 10-100 170

Qual a função do sacador de rolamentos?

Em primeiro lugar, a função do saca rolamentos é facilitar a operação de desmontagem de um rolamento, polia ou engrenagem. Em segundo lugar, evitar que estes componentes sofram danos ao se utilizar ferramentas inapropriadas.

Por que usar o saca rolamento SKF?

Como dito, preservar o rolamento e previnir danos ao eixo ou caixa de mancal. Mas existe uma outra vantagem?

Sim, o saca rolamento SKF reduz o tempo de desmontagem e facilita a operação.

Como resultado, o custo com a troca será menor.

Além disso, não compromete o desempenho do rolamento após a sua manutenção.

Veja como o extrator de rolamentos facilita o seu trabalho

As ferramentas SKF, como o sacador de rolamentos, foram projetadas pensando na forma mais adequada de montagem e desmontagem. Aplicando a força necessária sem causar danos.

Saca rolamento caseiro vale a pena?

saca rolamento caseiroAlguns profissionais desconsideram o preço do sacador de rolamento. Sobretudo porque conseguem criar um saca rolamento caseiro utilizando grampos, tubos, martelo ou prensa, por exemplo.

Essa prática não é recomendada por dois motivos principais:

  1. Uso de força desproporcional;
  2. O tamanho inapropriado da ferramenta: faz com que a força seja aplicada no local errado. Danifica a pista do rolamento ou os elementos rolantes;

Também deve-se evitar o uso de chama sobre os rolamentos. O excesso de calor pode alterar a estrutura das ligas e mudar suas propriedades mecânicas.

Para essa operação existe uma ferramenta chamada: aquecedor indutivo de rolamento.

Portanto, as chamadas “gambiarras” não devem ser utilizadas na montagem ou desmontagem de componentes de precisão. Para isso existem as ferramentas de uso específico.

Como escolher um saca rolamento SKF?

Há três critérios principais para definir qual modelo de sacador de rolamento SKF utilizar, são eles:

  • Capacidade: estima-se que se o eixo-árvore do extrator de rolamento deve ter pelo menos metade do diâmetro do eixo sobre o qual o rolamento está montado. Desse modo, ele terá força apropriada para removê-lo.

No caso de um saca rolamento hidráulico, sua capacidade deve ter cerca de 0,28 a 0,4 vezes (em toneladas) o que o diâmetro do eixo tem em milímetros. Confira valores na tabela abaixo:

Diâmetro do eixo (mm)

Capacidade do saca rolamento SKF (ton)

0 – 25

10

25 – 50

20

50 – 89

30

89 – 140

50



  • Alcance: distância máxima que a garra pode atingir, contando da base do eixo-árvore até a ponta da garra. Esta medida deve ser maior ou igual a distância da peça removida da face do eixo.
  • Abertura: distância entre as garras. Deve ser maior que o diâmetro do rolamento. Veja na figura ao lado a indicação do alcance.

alcance e abertura de saca rolamentos
