Eixos lineares ou guias lineares? Qual usar? Saiba mais sobre as soluções SKF.

eixos lineares ou guias lineares

Para desenvolver um sistema de automação industrial eficiente e confiável, antes é preciso definir quais componentes são necessários para que o sistema não entre em colapso. Sendo assim, é necessário definir se utilizo eixos lineares ou guias lineares.

O funcionamento de ambos consiste em suportar a carga do processo ou dos objetos transportados de um lado para o outro.

De modo geral, são compostos por trilhos e patins, ou mancais deslizantes, com rolamentos lineares SKF.

Mas você sabe qual e quanto usar?

Para te ajudar na escolha, veja nosso artigo! Vamos apresentar as principais características e particularidades entre usar eixos lineares e guias lineares.

Confira agora!

Guia Linear

guia linear skfAs guias lineares aliam o conceito dos rolamentos ao movimento linear. Elas permitem o desenvolvimento de máquinas econômicas e de alta precisão. Para suportar cargas pesadas, de alta velocidade e com vida útil prolongada.

Este conceito surgiu por volta dos anos 1980 em substituição o barramento convencional. As guias lineares dão mais precisão e rigidez.

A guia linear tem diversas aplicações na automação industrial. Por exemplo:

  • equipamentos CNC: corte a laser, centros de usinagem, confecção de roupas, plotter (CAD CAM);
  • máquinas eletrônicas: impressão, ressonância magnética, dentre outras.

Além disso, as guias lineares podem ser combinadas com itens com patins, trilho, eixos lineares, motor e controle para aplicações que necessitam de carga, aceleração e avanço.

Ideias para sistemas sincronizados que exigem precisão.

Eixos lineares

eixos lineares montados com mancais

Eixos lineares são barras de aço endurecidas superficialmente por indução (têmpera).

Como resultado, têm alto grau de dureza superficial para dar resistência durante a aplicação.

Contudo, são endurecidos apenas na superfície. Ou seja, seu núcleo continua apresentando elevada resiliência.

Além disso, possuem elevado grau de precisão dimensional e excelente acabamento superficial.

O eixo linear é usado principalmente como pistas de rolamento esférico, guia de roletes e rolamentos paralelos.

Sobretudo em movimentos que permitem folga axial e vibração.

  • Equipamentos de ginástica e lazer
  • Máquinas automáticas de embalagem
  • Equipamentos para processar madeiras
  • Máquinas de pintura e serigrafia
  • Sistema de proteção para máquinas de produção
  • Sistema de abertura de portas

Eixos lineares ou guias lineares?

Ao avaliar a utilização de eixos lineares ou guias lineares os fatores mais importantes são:

  1. Capacidade de carga;
  2. Comprimento do trilho;
  3. Rigidez necessária no processo;
  4. Precisão do processo;

Quando utilizar eixos lineares SKF?

Eixos lineares SKF são muito utilizados em sistemas de transporte de carga que não exigem muita precisão em seu processo.

Em outras palavras, aplicações que permitem folga e vibrações. Isso ocorre porque, de maneira geral, o eixo linear tem uma folga axial de meio grau (0.5°).

fixação de eixos linearesOs eixos lineares podem ser fixos de duas formas:

  • Extremidades com mancais: o que limita seu comprimento máximo e sua rigidez;
  • Base específica para eixos (para trabalhar com rolamentos abertos): o que reduz sua capacidade de carga.

Em função da fixação ser nas extremidades, deve-se ter cuidado nessa escolha. Dependendo da carga, o eixo pode flambar.

Quando utilizar guias lineares SKF?

Já as guias lineares SKF são utilizadas em aplicações de precisão ou que necessitam rigidez.

Transportar cargas e suportar torções que um cabeçote de um centro de usinagem possa sofrer, por exemplo.

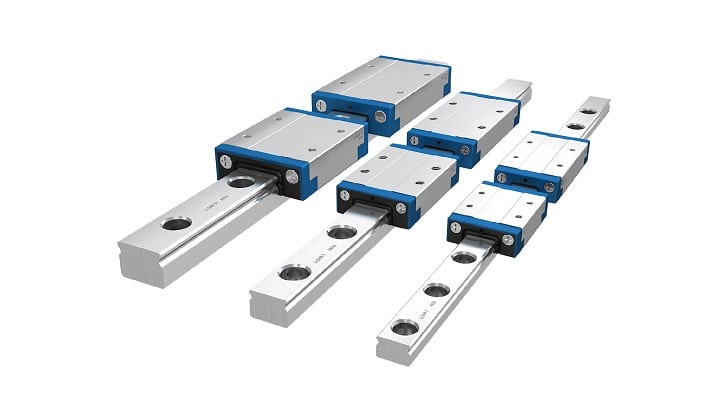

fixação de guias linearesEm outras palavras, manter a precisão e não deixar que as peças sofram rugosidades excessivas.

Ele também pode ser aplicado para o transporte de cargas. Entretanto, sua fixação necessita de uma base sólida e retificada.

As guias lineares SKF não toleram empenamento, torção e desalinhamento. Caso isso ocorra, haverá quebra de seus patins. Como resultado, seus gastos energéticos terão um aumento considerável.

Qual comprar? Guia linear ou eixo linear SKF?

Antes de tudo, avalie o custo benefício. Isso ajudar a tomar a decisão correta em qual conjunto comprar.

Sobretudo porque uma das razões para optar por eixos lineares, em geral, é o preço. De fato, eles são mais baratos. Embora apresentem um alto nível de qualidade e resistência.

Por outro lado, as guias lineares oferecem benefícios únicos. Entre eles: precisão, rigidez e capacidade de cargas elevadas. Algo que não se tem em eixos lineares.

Uma dica para tomar a decisão correta é:

– projetos de pequenos cursos úteis e movimentações manuais, escolha os eixos lineares. São uma boa escolha, pois tornam os movimentos manuais mais leves e suaves (se comparados às guias lineares).

– projetos que exigem rigidez, precisão e suporte de cargas, use as guias lineares. São a melhor escolha porque os eixos lineares permitem folga e vibrações.

Ainda ficou com dúvidas entre eixos lineares ou guias lineares? Consulte um especialista ABECOM!

Caso você ainda tenha dúvidas sobre qual sistema escolher, procure nosso especialista em mecatrônica.

Ele irá te auxiliar na seleção da melhor alternativa para o seu projeto. Ou seja, o melhor custo benefício para seu sistema!

A Abecom é o maior distribuidor SKF do Brasil. Possui equipe especializada para dar todo o suporte técnico aos seus clientes. Fale com um de nossos especialistas.
